본문

본 발명은 +극과 -극이 동일한 면에 형성되어 있는 단방향 2차 전지, 특히 원통형의 단방향 2차 전지에 대한 충전 및 방전 테스트를 쉽고 편리하게 할 수 있고, 대용량 추세에 맞춰 다양한 크기의 단방향 2차 전지를 범용적으로 충, 방전 테스트할 수 있는 2차 전지용 상부 접점 충, 방전 지그에 관한 것이다.

상기와 같은 목적을 달성하기 위하여, 본 발명에 따른 2차 전지용 상부 접점 충, 방전 지그는, +극과 -극이 동일한 면에 형성되어 있는 2차 전지용 상부 접점 충, 방전 지그에 있어서, 베이스 플레이트; 상기 베이스 플레이트의 일면 상단부에 구비되고, 상기 2차 전지의 +극에 접지 가능한 제1 전극부와 상기 2차 전지의 -극에 접지 가능한 제2 전극부를 구비한 전극 접속유닛; 상기 베이스 플레이트의 일면 하단부에 구비되고, 상기 2차 전지가 안착되는 안착부를 갖는 지지유닛;을 포함하는 것을 특징으로 한다.

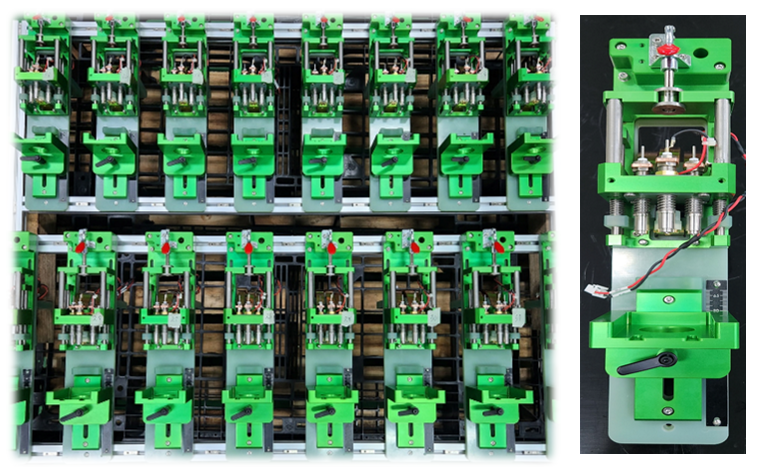

등록 2차 전지용 상부 접점 충, 방전 지그 (SECONDARY CELL CHARGING AND DISCHARGING JIG)

IPC : H01M 10/42 H02J 7/00

출원인 : (주)엠포그

출원번호 : 1020230082503

출원일자 : 2023.06.27

등록번호 : 1026020490000

등록일자 : 2023.11.09

공개번호 :

공개일자 :

대리인 : 최지연 이명택 정중원

발명자 : 김연상 이강민
