단양방향 지그 특허출원 등록번호 10-2519481
작성자관리자
- 등록일 23-04-11
- 조회1,090회
본문
본 발명은 2차 전지용 셀 충, 방전 지그에 관한 것으로, 보다 상세하게는 단방향 전극 또는 양방향 전극을 갖는 2차 전지의 셀을 모두 충전 및 방전 테스트를 실시할 수 있고, 특히 대용량 추세에 맞춰 다양한 크기의 셀에 대한 테스트가 가능하면서 셀의 본체 부위를 받쳐서 발열의 영향을 줄여서 충, 방전 테스트 작업을 보다 쉽고 정확하게 할 수 있는 2차 전지용 셀 충, 방전 지그에 관한 것이다.

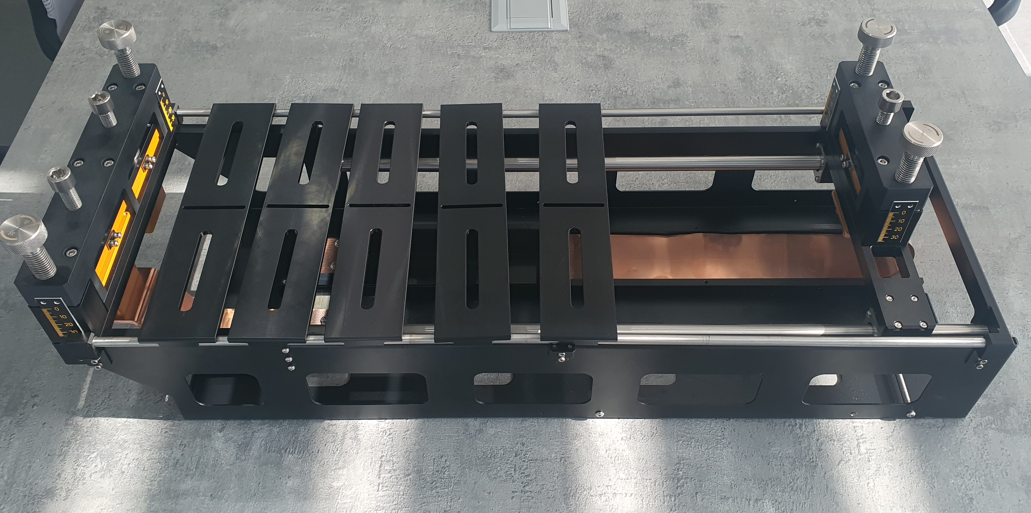

상기와 같은 목적을 달성하기 위하여, 본 발명에 따른 2차 전지용 셀 충, 방전 지그는, 베이스의 일측에 고정된 단방향 전극 접속부, 상기 베이스의 타측에서 전후 슬라이드 이동하게 결합된 양방향 전극 접속부 및 상기 단방향 전극 접속부와 양방향 전극 접속부 사이에서 전후 슬라이드 이동하게 결합되며, 상면에 2차 전치의 셀이 안착되는 슬라이드 받침판을 포함하는 것을 특징으로 한다
등록 2차 전지용 셀 충, 방전 지그 (BATTERY CELL CHARGING AND DISCHARGING JIG)
PC : H02J 7/00
출원인 : (주)엠포그
출원번호 : 1020220150354
출원일자 : 2022.11.11
등록번호 : 1025194810000
등록일자 : 2023.04.04
공개번호 :
공개일자 : 대리인 : 최지연 이명택 정중원
발명자 : 김연상 이강민
